礦石性質(zhì)

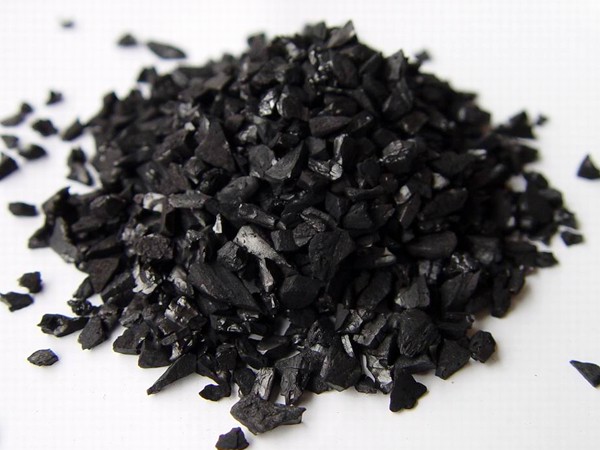

活性炭是一種黑色多孔的固體炭質(zhì)。早期由木材、硬果殼或獸骨等經(jīng)炭化、活化制得，后改用煤通過粉碎、成型或用均勻的煤粒經(jīng)炭化、活化生產(chǎn)。主要成分為碳，并含少量氧、氫、硫、氮、氯等元素，普通活性炭的比表面積在500～1700m2/g間。具有很強(qiáng)的吸附性能，為用途極廣的一種工業(yè)吸附劑。

加工工藝流程

粉磨可增加活性炭的外表面積。常用球磨機(jī)粉碎到120目—200目，定型的球磨機(jī)是連續(xù)進(jìn)料和出料，一般根據(jù)產(chǎn)品的顆粒度來調(diào)整進(jìn)料量。為了避免活性炭在球磨過程中增加鐵含量，一般球磨機(jī)內(nèi)鑲襯一層硬木板，并采用卵石或瓷球粉碎。有些工廠，也采用雷蒙粉碎機(jī)進(jìn)行粉磨。

活性炭干燥使其含水量降低到10%以下，濕炭由加料口的一端進(jìn)入筒體內(nèi)，由于筒體的傾斜度和轉(zhuǎn)動使物料向前移動，至出料口連續(xù)卸出?；剞D(zhuǎn)干燥爐內(nèi)的料溫要求在120—130攝氏度。操作時，要根據(jù)爐溫控制加料量，防止干炭出現(xiàn)火星。
